高溫高壓截止閥

產品中心 > 截止閥系列 > 高溫高壓截止閥

高溫高壓截止閥

產品型號：J61Y/J961Y/J962Y
公稱壓力：PN10~320MPa
工作溫度：≤450℃
適用介質：水、蒸汽、油品
主要材質：25、WCB、ZG20CrMov、12Cr1Vo1V

聯系購買

分享到：

產品詳細

一、J61Y/J961Y/J962Y電站截止閥產品結構特點
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為

3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
6、電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。

二、J61Y/J961Y/J962Y電站截止閥工作原理
產品設計制造按E101和JB／T3595—93標準的規定，結構合理，性能優良，造型美觀。閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。閥桿經調質和表面氮化處理，有良好的耐腐蝕性和抗擦傷性。閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。焊接連接的截止閥適用子公稱壓力為20．0—32．0MPa及P54100V—P57170V，工作溫度≤540℃(其中P57170VT作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

三、J61Y/J961Y/J962Y電站截止閥產品執行標準

設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101 GB/T1588.1
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101 JB/T9092

法蘭標準 GB、HG、JB


四、J61Y/J961Y/J962Y電站截止閥主要性能和使用規范

產品類型

公稱壓力PN（MPa）

試驗壓力（MPa）

工作溫度（℃）

適用介質

殼體強度

密封

J61	H	-100 J961	H	-100
	Y		Y

≤450

水、蒸汽、油品

J61	H	-200 J961	H	-200
	Y		Y

J61	H	-250 J961	H	-250
	Y		Y

J61	H	-320 J961	H	-320
	Y		Y

J61Y-P54/100V J961Y-P54/100V

≤540

蒸汽

J61Y-P54/140V J961Y-P54/140V

J61Y-P54/170V J961Y-P54/170V

J61Y-P55/100V J961Y-P55/100V

≤555

J61Y-P55/140V J961Y-P55/140V

J61Y-P55/170V J961Y-P55/170V

J61Y-P57/100V J961Y-P57/100V

≤570

J61Y-P57/140V J961Y-P57/140V

J61Y-P57/170V J961Y-P57/170V

五、J61Y/J961Y/J962Y電站截止閥主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型 J961H型	25 WCB	25 40Cr	鉻不銹鋼、鉻鉬鋁鋼氮化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼、鉻鉬鋼
J61H型 J961H型	25 WCB	25 40Cr	鉻不銹鋼、鉻鉬鋁鋼氮化	25	硬質合金				優質碳鋼、鉻鉬鋼
J61Y-P54型 J961Y-P54型	ZG20CrMov 12Cr1Vo1V	12Cr21Mo1V	20Cr1Mo1VA 25Cr1Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼
J61Y-P55型 J961Y-P55型	ZG15CrMov 12Cr1Vo1V	12Cr21Mo1V	20Cr1Mo1VA 25Cr1Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼
J61Y-P57型 J961Y-P57型	ZG15CrMov 12Cr1Vo1V	12Cr21Mo1V	20Cr1Mo1VA 25Cr1Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼

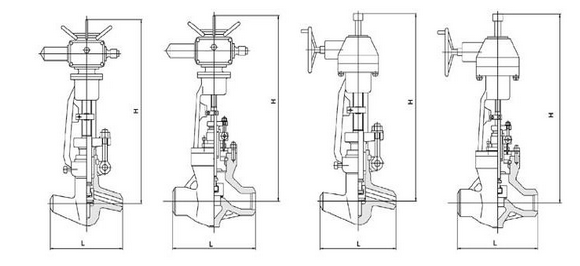

六、J61Y/J961Y/J962Y電站截止閥主要外形尺寸及連接尺寸

型號	規格 in	主要外形尺寸及連接尺寸 (mm)				重量(Kg)
型號	規格 in	D	L	H	D0	重量(Kg)
J61Y-1500Lb	2^1/2	56	340	800	510
	3	64	390	820	510	160
	4	84	480	910	560	240
	5	100	580	985	610	270
	6	126	630	1105	800	440
J61Y-2000Lb	2^1/2	50	420	814	510	160
	3	60	470	895	560	200
	4	80	570	975	610	270
	5	96	660	1045	700	340
	6	118	760	1246	800	470
J61Y-2500Lb	2^1/2	46	420	840	510	250
	3	54	470	940	560	290
	4	70	570	1045	610	350
	5	88	660	1275	700	400
	6	104	760	1400	800	500
J61Y-3500Lb	2	34	250	625	320	164
	2^1/2	38	480	890	460	235
	3	48	640	1030	560	425
	4	60	800	1155	610	500
	5	74	930	1315	900	750

J61Y/J961Y/J962Y電站截止閥主要外形尺寸及連接尺寸

型號	規格 in	電裝型號	主要外形尺寸及連接尺寸 (mm)						重量(Kg)
型號	規格 in	電裝型號	D	L	H	D0	L1	L2	重量(Kg)
J961Y-1500Lb	3	SMC-00	64	390	1030	305	400	555	265
	3	SMC-0	64	390	1070	305	410	565	270
	4	SMC-0	84	480	1033	305	410	565	384
	4	SMC-1	84	480	1070	305	420	654	490
	5	SMC-1	100	580	1125	305	420	654	520
	5	SMC-2	100	580	1135	457	440	688	642
	6	SMC-1	125	630	1681	305	420	654	804
	8	SMC-1	158	770	1960	305	420	654	948
J961Y-2000Lb	2^1/2	SMC-0	50	420	975	305	410	565	340
	2^1/2	SMC-1	50	420	1015	305	420	654	406
	3	SMC-0	60	470	1060	305	410	565	388
	3	SMC-1	60	470	1095	305	420	654	470
	4	SMC-1	80	570	1220	305	420	654	542
	4	SMC-2	80	570	1235	457	440	688	606
	5	SMC-2	96	660	1425	457	440	688	646
	5	SMC-3	96	660	1500	610	690		874
	6	SMC-2	118	760	1480	457	440	688	780
	6	SMC-3	118	760	1560	610	690		1100
J961Y-2500Lb	2^1/2	SMC-0	46	420	975	305	410	565	390
	2^1/2	SMC-1	46	420	1015	305	420	654	600
	3	SMC-0	54	470	1065	305	410	565	430
	3	SMC-1	54	470	1095	305	420	654	430
	4	SMC-1	70	570	1220	305	420	654	640
	4	SMC-2	70	570	1235	457	440	688	772
	5	SMC-2	88	660	1425	457	440	688	772
	5	SMC-3	88	660	1500	610	690		810
	6	SMC-2	104	760	1480	457	440	688	872
	6	SMC-3	104	760	1685	610	690		917
J961Y-3500Lb	2^1/2	SMC-00	38	480	945	305	400	555	342
	2^1/2	SMC-0	38	480	1025	305	410	565	375
	3	SMC-0	48	640	1150	305	410	565	565
	3	SMC-1	48	640	1185	305	420	654	675
	4	SMC-0	60	762	1366	305	420	565	810
	4	SMC-2	60	762	1300	457	440	688	872
	5	SMC-2	74	864	1530	457	440	688	920
	6	SMC-3	88	965	1725	610	690		1100

J61Y/J961Y/J962Y電站截止閥主要外形尺寸及連接尺寸

型號	規格 in	齒輪裝置型號	主要外形尺寸及連接尺寸 (mm)					重量(Kg)
型號	規格 in	齒輪裝置型號	D	L	H	G	D0	重量(Kg)
J561Y-1500Lb	5	BA-1	100	580	995	332	460	303
	5	BA-2	100	580	1170	417	610	388
	6	BA-1	126	630	1360	332	460	680
	8	BA-2	158	770	1500	417	610	762
J561Y-2000Lb	4	BA-1	80	570	1125	332	460	386
	4	BA-2	80	570	1185	417	610	425
	5	BA-2	96	660	1370	417	610	460
	5	BA-3	96	660	1435	459	760	525
	6	BA-2	118	760	1430	417	610	560
	6	BA-3	118	760	1495	459	760	625
J561Y-2500Lb	4	BA-1	70	570	1125	332	460	406
	4	BA-2	70	570	1185	417	610	451
	5	BA-2	86	660	1370	417	610	505
	5	BA-3	86	660	1435	459	760	580
	6	BA-2	104	760	1430	417	610	605
	6	BA-3	104	760	1495	459	760	680
J561Y-3500Lb	3	BA-0	48	640	1055	262	310	458
	3	BA-1	48	640	1050	332	460	477
	4	BA-1	60	800	1264	332	460	641
	4	BA-2	60	800	1335	417	610	680
	5	BA-1	74	864	1435	332	460	903
	5	BA-2	74	864	1500	417	610	940
	6	BA-3	88	965	1600	459	760	1050
