蝸輪對夾式襯氟蝶閥

產品型號：D371F46
公稱通徑：DN40~300mm
公稱壓力：≤1.6MPa
適用溫度：≤120℃
適用介質：濃度的王水、氫氟酸和各種有機酸、強酸、強氧化劑等
主要材質：HT250、WCB、CF8、CF8M、CF3、CF3M

聯系購買

分享到：

產品詳細

襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，延長了使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。

蝸輪對夾式襯氟蝶閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35	CF8	CF8M	CF3	CF3M
3	閥桿	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	襯里/閥座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	密封圈	FPM（氟橡膠）			FPM（氟橡膠）
6	彈性條（墊）	Si（硅橡膠）			Si（硅橡膠）
7	調節定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	緊固螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	操作手柄	ZL101

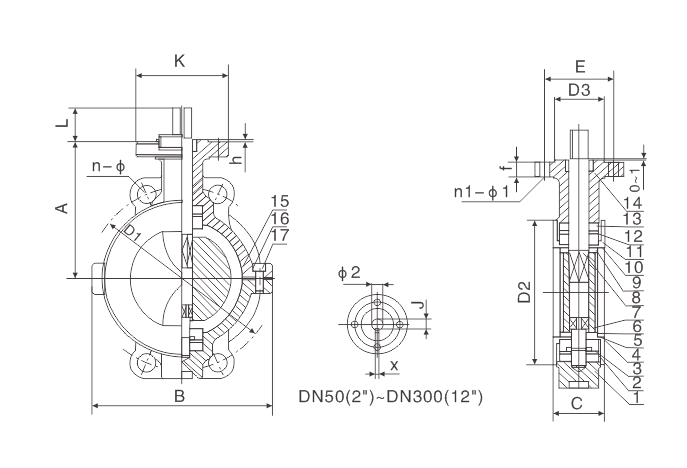

蝸輪對夾式襯氟蝶閥主要外形和連接尺寸

主要外形尺寸（PN1.0MPa）

DN (mm)	NPS (in)	D1	D2	K	E	D3	A	B	C	L	n-φ	h	φ2	n1-φ1	f	J	X	WT(Kg)
40	1.5	110	85	65	50	35	105	110	33	35	4-18	2	16	4-8	13	13.8	5	2.8
50	2	125	100	65	50	35	105	110	42	35	4-18	2	16	4--8	13	13.8	5	3.6
65	2.5	145	120	65	50	35	115	135	44.7	35	4-18	2	16	4-8	13	13.8	5	4
80	3	160	135	90	70	55	125	145	45.2	55	8-18	2	20	4-10	13	13.8	6	5.5
100	4	180	155	90	70	55	135	175	52.1	55	8-18	2	20	4-10	13	17.77	6	7.8
125	5	210	185	125	102	70	160	210	54.4	75	8-18	2	22	4-12	13	20.92	6	8.736
150	6	240	210	125	102	70	180	125	55.8	75	8-23	2	24	4-12	13	20.92	8	14.8
200	8	295	265	150	125	85	220	290	60.6	85	12-23	2	28	4-14	13	24.1	8	21.5
250	10	355	320	150	125	85	255	340	65.6	85	12--25	2	30	4-14	13	31.45	8	36.4
300	12	410	375	175	140	100	290	395	76.9	95	12-25	3	35	4-18	20	34.6	10	46.3
